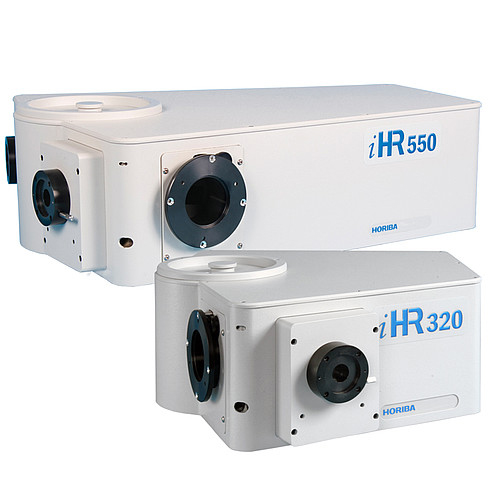

iHR-320/550 高分辨成像光谱仪

您好，欢迎访问西谱科技官网！

服务热线：028-80517217

产品中心

发布时间: 2024-07-02 11:33

iHR的精巧设计和构造为成像光谱仪提供了有效的解决方案：好的成像质量、高光通量、消除二次衍射光、光栅的在轴扫描技术、灵活&易于使用、卓越的稳定性。 iHR系列光谱仪专为高质量光谱探测而生，是光谱系统的核心部件。

分光单色光源：高质量窄线宽单色光源;

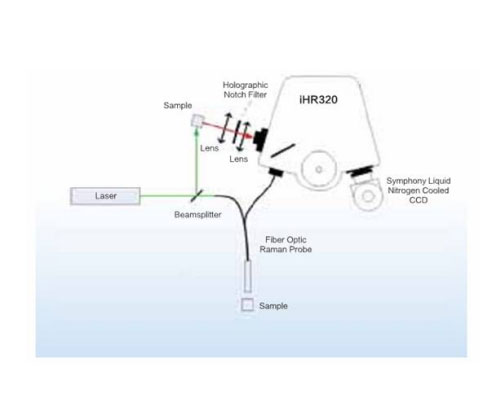

拉曼光谱测量：材料、化学、生物、法检、催化、矿物、考古;

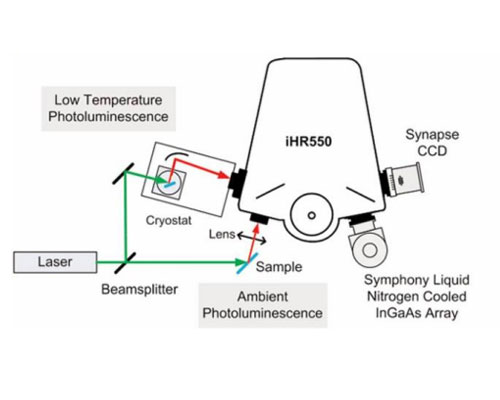

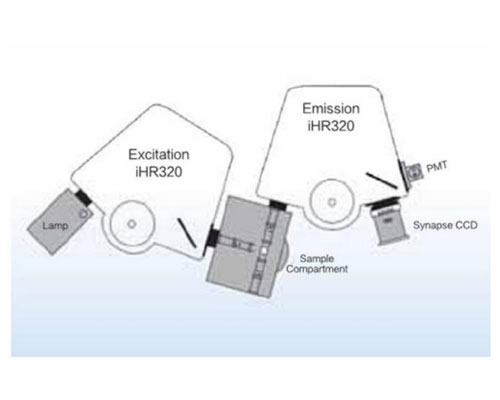

荧光光谱测量：OLED、钙钛矿、量子点、生物荧光探针;

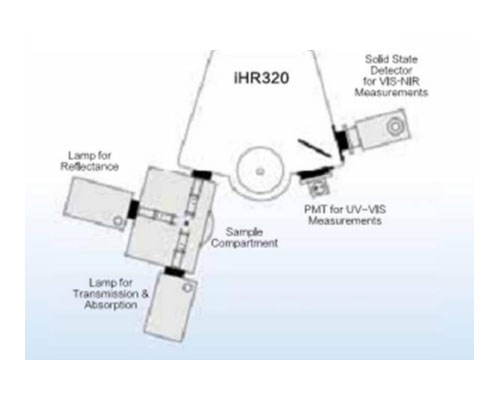

吸收光谱测量：白光吸收/反射;

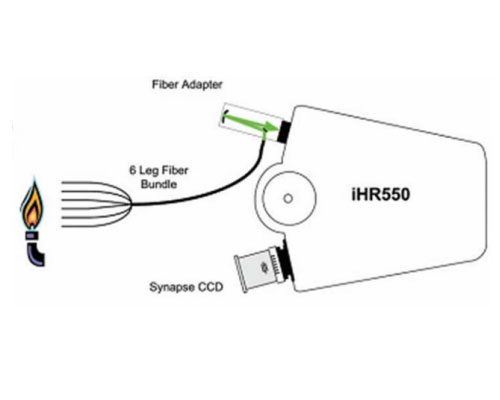

等离子光谱测量：等离子火焰探测。

独特的光学设计：采用了非对称式的Cznerny-Turner光路结构。所有的设计围绕着三个重点：优化成像质量、消除二次衍射光、实现光通量最大化;
优异的成像性能：iHR成像光谱仪与CCD联用具有强大的功能。超环面反射镜能够有效纠正成像时产生的散光、正切方向优化分辨率、弧矢方向优化成像。CCD位置可调，从而可以灵活地选择成像优先和分辨率优先。同时，采用非对称式光路设计及光栅在轴扫描专利技术，可以有效减少慧差和其它像差，使iHR成像光谱仪具有更宽的平场范围。此外，iHR成像光谱仪采用比准直镜尺寸更大的超环面聚焦镜，焦平面边缘无光通量损失，使整个平场范围内无暗角;
无二次衍射光：采用非对称式设计，光路设计经过计算机模拟，优化和确定光学元件位置，可以精确消除二次衍射光。iHR成像光谱仪独特的光路设计，源自各方面技术要求的完美平衡。

iHR320			iHR550
焦长		320 mm	焦长		550 mm
数值孔径		F/4.1	数值孔径		F/6.4
光谱范围		采用1200g/mm光栅150-1500 nm; 采用其他规格的合适光栅最大覆盖150nm-40μm	光谱范围		采用1200g/mm光栅150-1500 nm; 采用其他规格的合适光栅最大覆盖150nm-40μm
光栅尺寸		68 mm×68 mm	光栅尺寸		76 mm×76 mm
塔轮上光栅数		最多3个	塔轮上光栅数		最多3个
焦面(平场)尺寸		30 mm×12 mm	焦面(平场)尺寸		30 mm×12 mm
分辨率(狭缝/PMT)		0.06 nm	分辨率(狭缝/PMT)		0.025 nm
波长精度		±0.20 nm	波长精度		±0.20 nm
重复性		±0.075 nm	重复性		±0.075 nm
光谱色散(@500nm)		2.31 nm/mm	光谱色散(@500nm)		1.34 nm/mm
放大率		1.1	放大率		1.1
杂散光*		1.5×10^-4	杂散光*		1×10-5
扫描速度		160 nm/s	扫描速度		160 nm/s
步长		0.002 nm	步长		0.002 nm
计算机接口	高	速USB	计算机接口		高速USB
尺寸	长度	417 mm	尺寸	长度	648 mm
	宽度	422 mm		宽度	460 mm
	高度	192 mm		高度	193 mm
	光轴 (从仪器底部算起的高度)	98 mm		光轴(从仪器底部算起的高度)	98 mm
	重量	20 kg		重量	28 kg
