SuperLR Probe 超长焦(远程)原位共焦拉曼光谱仪
    发布时间: 2024-07-02 11:33

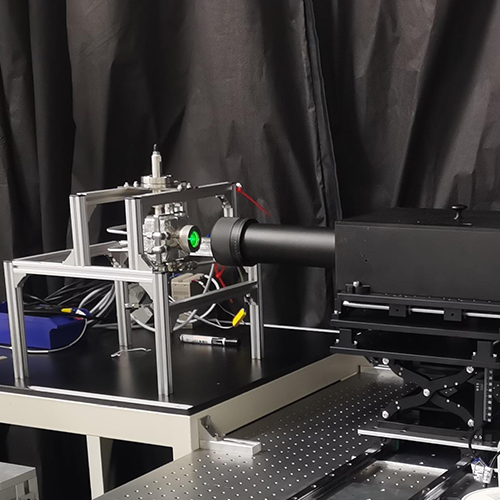

SuperLR Probe 超长焦(远程)原位共焦拉曼光谱仪

SuperLR Probe: 超长焦原位共焦拉曼光谱仪


超长焦(远程)原位共焦拉曼光谱仪,用于大型反应器原位拉曼光谱测量,包括固体、液体和气体等反应体系。工作距离大于100mm,可耦合于不同的反应体系。



应用场景

APPLICATION SCENARIO


高温、辐照:盐熔融物拉曼测量等;

原位催化:真空、高压、高温气固催化;管式炉材料催化生长;激光诱导材料生长;

食品制药:食品发酵过程、制药过程控制。



产品特点

PRODUCT FEATURES


  • 超长工作距离:采用大直径消色差超长焦物镜聚焦到样品,聚焦光斑直径可压缩到接近光学衍射极限,工作距离120~300mm可选,拉曼信号收集效率高;

  • 低杂散光:超长焦原位共焦拉曼光谱仪是一套独立的拉曼激发光路,包括了完整的激光器、拉曼光学光路和滤光片,以及特殊的共焦针孔,均采用自由光路设计,能够最大限度屏蔽外界杂光对测试的干扰,杂散光低,允许用户开灯测试样品;

  • 高灵敏度:由于采用了大尺寸光学元件和共焦低杂散光设计,系统保持了高灵敏特性,能够在远距离条件下获得液体和固体稳定的拉曼信号;

  • 高稳定性:为了适应高温、低温等特殊工况条件,该系统设计了循环水恒温系统,可以将恒温的循环水导入模块底盘下部,所有电子可光学元件均安装在底盘上方,因此可确保该模块主要的核心部件长时间处于恒温状态,确保了测试结果的稳定性和可靠性;

  • 灵活的架设场景:超长焦原位拉曼激发模块是专为特殊工况拉曼测量设计的,必须适用于各种类型的工况条件。模块设计专门的定位和固定螺孔,内部结构均采用刚性耦合,模块水平、倾斜和垂直放置均不影响激光激发。拉曼信号采用光纤光路收集,灵活应用于多种场景。物镜头部设计有可调环用于精确聚焦,从而确保了在高稳定下的高灵敏度。



产品参数

PRODUCT PARAMETERS


激发波长

532nm等

光谱范围

70~9000nm(532nm激发)

激光功率

≥100mW

光谱分辨率*

1~7cm-1(可选)

激光光路

自由光路

光谱重复性

好于±0.05cm-1

工作距离

100-300mm可选

探测器类型

深度制冷高灵敏探测器

物镜口径

≥50mm

 产品尺寸

700×300×150mm

移动支架范围

150*150*100mm

设备重量

~20kg



典型案例

TYPICAL CASE

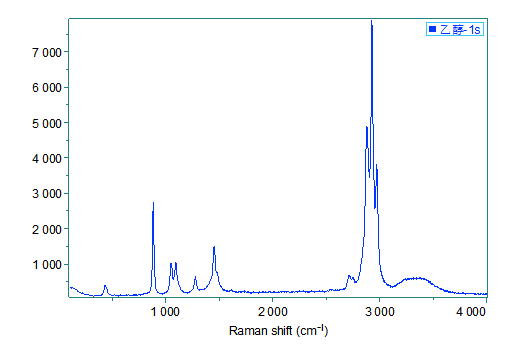

 距离300mm测定乙醇溶液

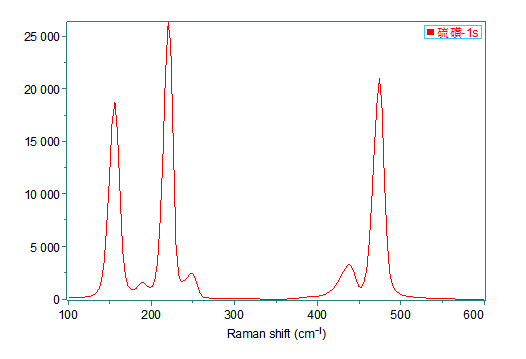

穿过石英杯,测定距离140mm处的硫磺拉曼信号
